4. Circuito de carga y descarga de un
condensador
4.1 Circuito de carga y descarga de
un condensador con interruptores

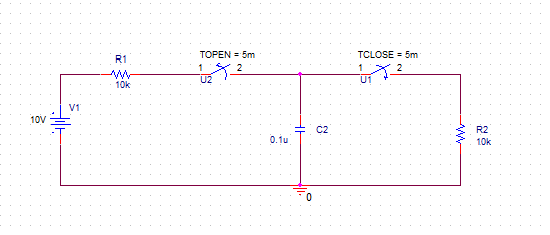

Debemos de crear un circuito como el
que veremos a continuación en el cual hemos utilizado los mismos
componentes que en la actividad 3.1 y 3.2, añadiéndole dos
interruptores que se encuentran en la librería EVAL con el nombre de
Sw_tOpen y Sw_tClose y cambiar los valores de todos nuestros
componentes a los de la siguiente imagen.(El condensador debe tener
IC=0V).
Los dos interruptores conmutaran a t =
5ms por lo que vamos a apreciar la curva de carga y descarga que
realiza este circuito hasta t = 15ms, para ello tenemos que colocar
un medidor de voltaje en el comienzo borne positivo del condensador.
Una vez colocado el medidor podemos
comenzar a configurar el análisis, para ello abriremos crearemos un
nuevo proyecto de simulación.

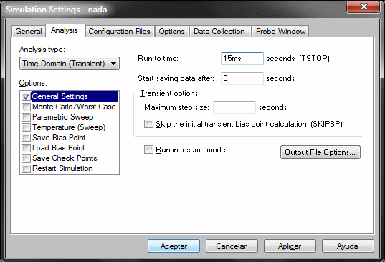

Se abrirá una nueva ventana en la que
deberemos poner el nombre del proyecto y posteriormente
configuraremos el análisis de tipo “Time Domain” y modificaremos
el tiempo de análisis(Run to time) a 15ms.
Una vez hecho esto haremos click en el
botón “Play”

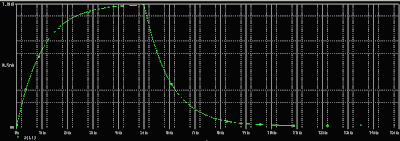

Comenzará a realizarse el análisis y
nos aparecerá una nueva ventana con la siguiente gráfica en la que
podemos ver la carga y la descarga del condensador.
4.2 Circuito de carga y descarga de un
condensador mediante generador de tensión

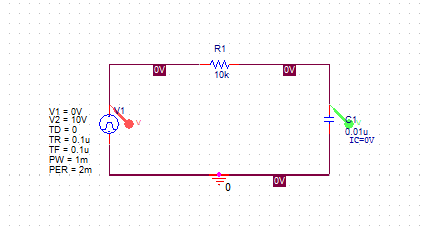

Esta actividad consiste en analizar la
carga y descarga de un condensador en un circuito sin interruptores y
cambiando la fuente de tensión VDC por un generador por pulsos de
tensión VPULSE. El circuito debe de ser como el de la siguiente
imagen.
Tras haber creado nuestro circuito
queremos analizar la carga y descarga del condensador y también
analizar los pulsos de el generador de tensión, para ello debemos
colocar dos medidores de voltaje: uno en el condensador y otro en el
generador de corriente.
Una vez colocados los medidores
crearemos un nuevo proyecto de simulación, como en el ejercicio no
nos lo especifica pondremos como tiempo de duración 5ms en modo Time
Domain y nos aparecerá la siguiente gráfica siendo la gráfica de
color verde la carga y descarga del condensador y la gráfica roja los
pulsos del generador de tensión.
Para realizar este ejercicio nos dice
que tenemos que utilizar el circuito de la actividad 4.1 cambiando el
condensador por una bobina, de modo que, el valor de la constante del
tiempo sea igual con la bobina que con el condensador, por ello,
tendremos que cambiar el valor de la bobina a 10H.
Una vez construido el circuito, el
ejercicio nos pide visualizar la curva de carga y descarga en el, por
lo que deberemos colocar un medidor de intensidad en el inicio de la
bobina.
Una vez hecho esto, debemos crear un
nuevo perfil de simulación de tipo Time Domain, con el mismo tiempo
de análisis que en la actividad 4.1 (t = 15 ms).
Cuando hayamos configurado la
simulación, se iniciara el análisis con el botón
, y nos aparecerá la siguiente gráfica:
, y nos aparecerá la siguiente gráfica:
