PRÁCTICA 5 (ejercicios 1-3): CIRCUITOS DE PRIMER ORDEN


Creamos una carpeta para la practica 5.
-Luego cogemos y abrimos el orcad capture
-A continuación vamos a File, New, Proyect.
-En Name ponemos el nombre que queremos para el archivo en este caso Practica 5.
-Y seleccionamos la opción de Analog or mixed A/D
-Y donde dice location C:\Users\FranciscoJose\Desktop\practica pspice 5 y 6

 En la siguiente ventana le damos a créate a blank Project y le damos a ok.
2. Carga de un condensador
Ahora vamos a la librería source y escribimos VDC que seria nuestra alimentación
Luego escribimos analog y en ella se encuentra con la R la resistencia y con la C el condensador


 Después damos doble click a la R y colocamos el valor 15k

 Y al condensador una 1u

Para indicar que el condensador parte de carga 0v, damos doble click en la imagen del condensador y colocamos en IC a valor 0V


2.1. Carga de C
Vamos a Pspice y New simulation profile creamos el nombre del archivo y a continuación seleccionamos time Domain y  modificamos el tiempo de simulación a 100milisegundos.

Ahora vamos al icono y lo colocamos en el circuito justo delante del condensador.
Le damos al botón simular y nos saldrá la gráfica siguiente y el circuito con los valores de tensión en los diferentes nodos.


 En la grafica se puede observar como el condensador se carga.

2.2 Carga de C

Cambiamos los valores de la resistencia a 1.5k, el condensador a 5u y la fuente a -3Vdc
Cambiamos y nos da esta gráfica.

 2.3 Estudio de la constante de tiempo de carga.
Realizamos un análisis paramétrico del primer circuito.
Buscamos en la parte de librerías la palabra PARAM y nos aparecerá un icono que debemos colocar en el circuito y cuando lo tenemos le damos doble click sobre el y nos llevara a una pantalla donde podemos elegir nuevas variables para que el propio programa calcule el valor necesario de esa variable para ese circuito.

 Vamos a la variable creada y con el botón derecho sobre ella le damos a display y nombre y valor .

 Vamos a simular el circuito y para ello vamos a new simulation y seleccionamos parametric sweep donde le damos a global parameter y le damos el nombre de la variable, el tipo de progresión que es lineal y después el intervalo de valores de 1k hasta 20k omh con incremento de 1k.
Simulamos el circuito y nos da la siguiente gráfica del condensador

 Al ir incrementando la resistencia tarda más en cargar por lo que la curva de carga es menos pronunciada.




3 Descarga de un condensador.

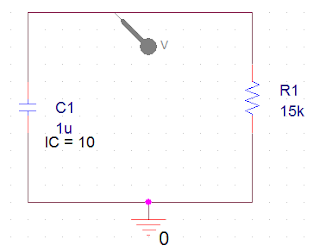

Montamos el circuito con un condensador de 1u y un voltaje de 10v iniciales y colocamos una resistencia de 15k omh.
Para colocar la IC lo hacemos como siempre doble click sobre el condensador y en IC colocamos 10.

Como se puede observar el condensador se va descargando progresivamente hasta obtener el valor 0V.
