PRÁCTICAS 1 y 2: Introducción al Pspice 9.1, y Construcción y Simulación de un circuito con Pspice

Practica 1: Introducción al Pspice 9.1

En el comienzo de la practica 1 podemos encontrar toda la información sobre el origen sobre el programa Pspice y el desarrollo de sus versiones posteriores. A continuación nos explica los procedimientos más sencillos de los cuales resumiremos en la practicas siguientes para realizar los ejercicios posteriores.

Practica 2: Construcción y simulación de un circuito con Pspice

Ejercicio 1

En primer lugar abriremos el programa que vamos a utilizar, en este caso el OrCAD Capture.

Una vez abierto en la interfaz nos aparecerá esta pantalla:

Para empezar a trabajar deberemos crear un nuevo proyecto, pinchando en Project New y a continuación deberemos configurar una serie de opciones:

Aquí deberemos poner un nombre a nuestro proyecto, indicar la carpeta del equipo donde guardarlo y el tipo de proyecto que vamos a utilizar y posterior mente elegiremos un proyecto desde cero pinchando en Create a blank project.

Una vez configurado todo esto entraremos en la interfaz de trabajo del programa:

En el paso siguiente consistirá en configurar las librerías, para ello pincharemos en la barra de herramientas en Place, Part y añadiremos las librerías que nos sean necesarias, cada librería nos proporcionara un tipo de componentes. Una ver hecho esto comenzaremos a construir nuestro circuito.

Utilizando la librería Analog colocaremos las resistencias.

Utilizando la librería Source colocamos las fuentes de tensión

Y finalmente colocamos la toma de tierra pinchando en la barra de herramientas la opción Place y después Ground.

Podemos girar los componentes a placer pinchando en Edit y luego Rotate en la barra de herramientas también.

Hecho todo esto debe quedar algo como esto:

Unimos los componentes con la herramienta que tenemos a la izquierda de la interfaz debajo del cursor llamada Place Wire y ya tenemos nuestro circuito construido.

Solo faltaría darle valores a los componentes, podemos hacerlo simplemente dando doble clic sobre ellos.

Una vez hecho todo esto podemos proceder a realizar la simulación, para ello nos vamos a la barra de herramientas y vamos a la opción Pspice y elegimos New Simulation Profile. Una vez pinchado nos pedirá que pongamos nombre a la simulación,

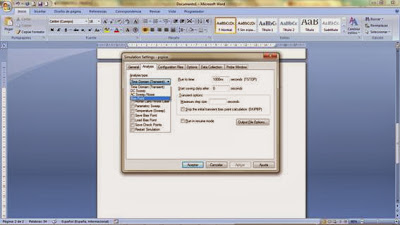

y nos aparecerá esta ventana

Como la simulación que nos pide el ejercicio es Bias Point, tendremos que cambiar el Análisis Type que actualmente es Time Domain y elegimos Bias Point. Le damos aplicar, aceptar y ya podemos realizar la simulación.

Podemos iniciarla en la misma opción de Pspice pinchando en Run

Y el resultado tiene que ser algo tal que así:

Ejercicio 2

2. Encuentra el valor de la corriente a través de la resistencia R3 mediante un análisis Bias Point:

1. Seleccionamos los componentes del circuito. Los encontraremos en la ventana de dialogo tras pulsar el botón Place part.

2. Colocamos los componentes del circuito (Resistencias, Fuentes de alimentación,…).

3. Modificamos los valores de los componentes del circuito (pinchando encima de cada valor). Después pinchamos en el botón Place wire y conectamos los componentes creando un circuito.

4. Para realizar el análisis Bias Point, es decir, un análisis en continua. Seleccionamos Pspice >> New Simulation Profile. Y aparece esta ventana:

5. En Name ponemos el nombre que queramos y pinchamos en Create. Ahora nos aparecerá esta ventana donde se habilitará la opción Bias Point.

6. Ahora se realiza la simulación del circuito mediante la opción PSpice >> Run. Se abrirá la aplicación PspiceAD pero la ventana del osciloscopio permanecerá vacía.

7. Las corrientes de malla y las tensiones de nodo se pueden visualizar mediante la pulsación de estos botones:

8. Este es el resultado de la simulación.

Ejercicio 3

En este ejercicio calcularemos la tensión en los diferentes nodos de un circuito.

En primer lugar construiremos nuestro circuito tal y como indica la imagen.

A continuación, realizaremos la simulación.

Seleccionamos la opción Run.

Y ya tenemos calculadas las tensiones en los diferentes nodos del circuito.
